半自動剝皮打端機

DJW-4.0+T管形剝皮扭線打端機0.5-4平方

一、產品特點

1、HMI界面操作

2、氣動、電動相配合多樣化。

3、整體封閉式外觀設計。

4、機器動作靈活性強，安全操作。

5、機械機構緊湊。

6、無需更換壓接模具。

7、自動觸發啟動，快捷方便。

8、生產效率高的優點。（約三秒1條）

二、機器功能簡要

本機為操作人員著想，性價比高、高質量自動化的管型預絕緣端子壓接機。

實現一體化全自動化，振動盤供料，剝皮，扭線，穿端子，壓接”不同壓接規格，無需要更換壓接模具。

觸摸屏操作、電動調整、設定參數保存，可直接調用。

自動供料，省力省時，更換規格只需簡單調整，方便快捷。

喇叭口型放線，全封密外形設計，安全操作，減低受傷可能性。

專業技術研發，高品質打造，增加效率減少成本。

三、設備細節

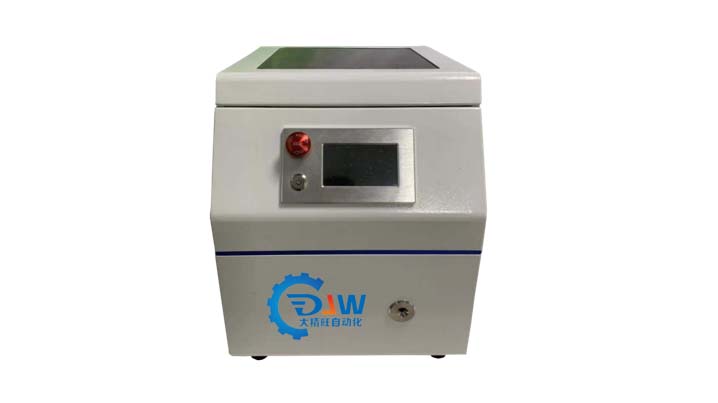

pro 拷貝.jpg

設備參數及配置

項目	規 格 / 內 容
名稱	管型預絕緣端子壓接機
型號	DJW-4.0+T管形剝皮扭線打端機
控制方式	人機介面、電子控制、氣動控制。
運行模式	自動觸發運行和手動操作。
線號規格	適合BVR多股軟線和硬線通用0.5-0.75-1-1.5-2-2.5-4平方端子
端子規格	管型預絕緣端子，絕緣體（圓形）長度7.5mm以內、導體長度10mm 以內。
壓接形狀	四邊形壓接(仿方形)
更換產品	人工更換相關治件、調整振動盤和電動記憶調整。
生產能力	2.5s/根線（視為機器單次運行周期）。
檢測項目	端子有無檢測、右側安全門開啟檢測。
電源	外部輸入電源AC220V 50/60Hz 10A ；內部電源DC24V、DC12V 。
氣源	0.6-0.8Mpa（請使用穩定清潔干燥氣源，接入氣源要保持不低于0.6 Mpa）。
工作溫度	10～25℃（機器使用周圍溫度）。
工作濕度	30～80%HR （不可結露）。
外形尺寸	W350mm×L450mm×H400mm (不含凸出物)。
重量	約40KG 。
